Sistema de construcción SIP New Panel
El sistema SIP New Panel es una solución de construcción sismotérmica que combina alta eficiencia energética, menores tiempos de obra y máxima precisión industrial mediante paneles SIP para muros, techos y entrepisos.
-
Ahorro energético real todo el año
-
Construcción más rápida y limpia
-
Excelente comportamiento sísmico
-
Menor desperdicio y costos indirectos
Simple, rápido y aislante

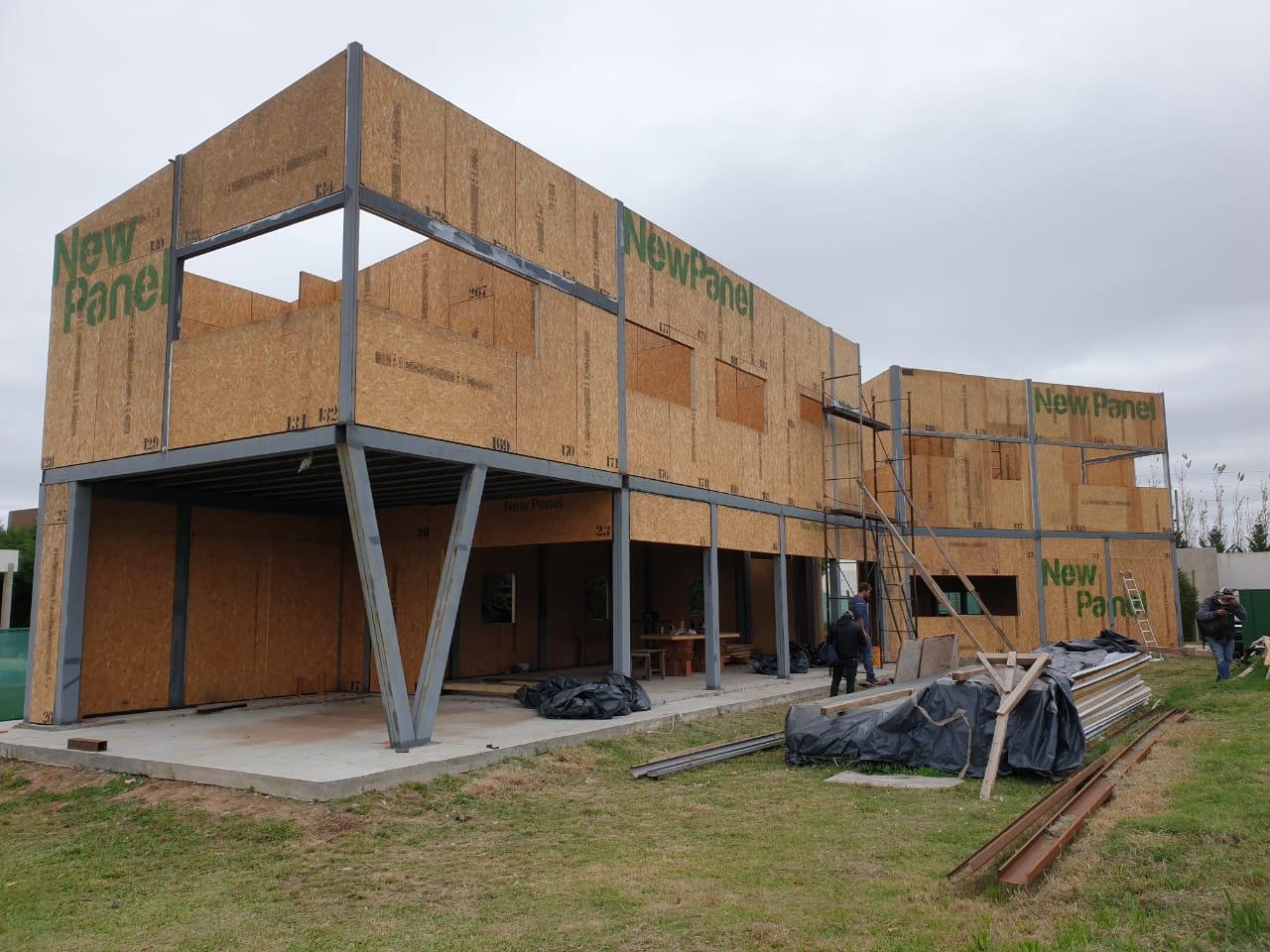

El sistema de construcción sismotérmica NewPanel está compuesto de paneles para techos, entrepisos, muros y revestimientos modulables, de rápida colocación, alta resistencia mecánica y aislantes. Es una evolución tecnológica en los sistemas constructivos y se adapta a todo tipo de obras. Una solución simple, integral y de calidad para construir, techar o ampliar viviendas, comercios, oficinas e industrias.
El sistema constructivo, al ser del tipo modulable y portante, permite una adaptación eficiente a cualquier proyecto arquitectónico. Posibilita diferentes terminaciones estéticas, y funcionales. NewPanel puede ser utilizado como cerramiento no portante con el sólo hecho de adicionar una estructura, sea ésta de hormigón armado, acero o madera.
En relación al clima y uso del panel, el espesor de la espuma aislante de poliuretano, se puede aumentar para lograr una mejor aislación térmica en función de la zona bioclimática en estudio. Para su producción se emplea un método industrializado controlado, que garantiza una alta calidad y uniformidad de producto terminado.
Paneles de muro
Solución estructural y aislante para todo tipo de proyectos
Los paneles de muros New Panel están compuestos por dos placas de OSB (Oriented Strand Board), un marco de madera que funciona como bastidor rigidizador y sistema de unión entre paneles mediante encastre macho-hembra, y un núcleo de espuma de poliuretano rígido (PUR) de alta densidad inyectado a presión.
Este conjunto forma un panel portante, eficiente y de alta precisión constructiva.
Composición del panel
Placas exteriores de OSB estructural
Marco de madera rigidizador y sistema de unión macho-hembra
Núcleo aislante de poliuretano rígido (PUR) de alta densidad
Virtudes del sistema
Permite múltiples opciones de revestimiento interior y exterior
Basado en el concepto estructural de perfil doble T
Panel portante: no requiere estructura adicional
Excelente resistencia a la flexión, compresión e impacto
Posibilidad de terminaciones especiales a pedido (madera, yeso o fibrocemento)
Paneles fabricados de forma modular según cada proyecto
Dimensiones variables según requerimientos técnicos
Opciones de aislación
Espesor de PUR de 44 mm
Espesor de PUR de 68 mm
Espesor de PUR de 90 mm
Paneles de techo
Solución eficiente y adaptable para cubiertas
Los paneles para techos están compuestos por dos placas que contienen un núcleo de espuma de poliuretano rígido (PUR) de alta densidad, inyectado a presión. En la mayoría de los casos incorporan bastidores de madera en todo su perímetro, que funcionan como sistema de encastre y aportan una elevada resistencia mecánica.
Composición del panel
Dos placas estructurales
Núcleo aislante de poliuretano rígido (PUR) de alta densidad
Bastidores perimetrales de madera para encastre y rigidez
Dimensiones disponibles
Ancho estándar: 1,22 m o 1,20 m
Largo estándar: 2,44 m o 2,40 m (según terminación)
Panel con terminación superior en chapa trapezoidal o sinusoidal:
Ancho útil: 1,01 m
Solape longitudinal: 0,10 m
Largo variable según proyecto

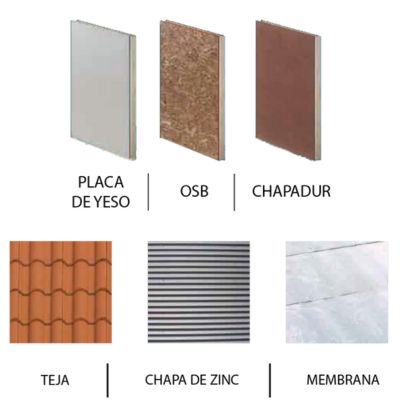

Opciones de terminación
Diferentes opciones de revestimiento interior
Amplias posibilidades de terminación final
Revestimientos exteriores compatibles:
Tejas
Chapas de zinc
Membranas impermeables
Otros revestimientos impermeables
Revestimientos y cielorrasos
Revestimientos Internos
De acuerdo al diseño de sus ambientes, podrá seleccionar el revestimiento interno de los paneles: madera (cedro, eucaliptus o pino elliottis); chapadura melaminas, placa de yeso o plakimbre.
Revestimientos Externos
- Principalmente utilizados para mejorar la aislación de edificaciones existentes.
- Consiste en un panel compuesto por placa cementicia o placa de yeso con aislante térmico y acústico de espuma de poliuretano rígido (PUR) de alta densidad inyectado a presión en espesores de 24mm, 42mm y 65mm.
- Si la edificación se aislará por el exterior se utilizará el panel con terminación de placa cementicia ya que esta brinda una base hidrófuga la cual luego puede ser pintada o revocada.
- El panel con placa de yeso, se instalará en el interior de la edificación tanto en muros como en cielorrasos, fijándose a la estructura o muros existentes, luego se sellan las uniones para quedar listo para ser pintados. Los paneles se proveen en tamaños de 1,20m por 2,40m.
Paneles de entrepisos
Solución estructural, aislante y acústicamente eficiente
Los paneles de entrepisos New Panel están constituidos por dos placas de OSB (Oriented Strand Board), un marco de madera estructural y un núcleo de espuma de poliuretano rígido (PUR). Esta configuración brinda resistencia mecánica, confort acústico y rapidez de montaje.
Composición del panel
Dos placas estructurales de OSB
Marco de madera perimetral
Núcleo aislante de poliuretano rígido (PUR)
Características principales
Alternativas con entablonado en la cara superior, listo para pulir y plastificar in situ
Reducción del ruido transmitido hacia la planta inferior
Permite múltiples terminaciones según el uso del espacio
Dimensiones y criterios de instalación
Medida estándar: 1,22 m x 2,44 m
Separación recomendada entre correas: 0,61 m
Espesor del aislante PUR: 42 mm
No requiere estructura adicional a las correas de asentamiento
